Oświetlenie boiska po montażu – jak sprawdzić ustawienie projektorów i równomierność oświetlenia?
Zamontowane projektory LED, uruchomione oświetlenie i gotowe boisko nie zawsze oznaczają, że instalacja spełnia wymagania odbiorowe. Nawet gdy wszystkie oprawy działają prawidłowo, rzeczywisty rozkład światła może różnić się od założeń projektu fotometrycznego.
Jednym z najczęstszych problemów wymagających weryfikacji jest niewystarczająca równomierność oświetlenia. Zdarza się, że średnie natężenie światła osiąga wymaganą wartość, ale część powierzchni boiska pozostaje niedoświetlona. Przyczyną mogą być między innymi różnice w ustawieniu projektorów, zastosowanej optyce lub warunkach montażu.
Jak sprawdzić, czy oświetlenie boiska zostało prawidłowo wykonane? Czy pomiary pozwalają wykryć problemy z ustawieniem naświetlaczy? I co zrobić, gdy instalacja nie osiąga parametrów przewidzianych w projekcie?
W EMKA Pomiary pomagamy wykonawcom i inwestorom odpowiedzieć na te pytania. Wykonujemy pomiary natężenia i równomierności oświetlenia boisk sportowych, analizujemy rzeczywisty rozkład światła oraz porównujemy uzyskane wyniki z dokumentacją fotometryczną.
Dlaczego prawidłowe ustawienie projektorów jest tak ważne?
Współczesne oświetlenie boisk sportowych opiera się najczęściej na projektorach LED wyposażonych w odpowiednio dobrane układy optyczne. Ich zadaniem jest skierowanie strumienia świetlnego na określone obszary powierzchni gry.
W projekcie fotometrycznym uwzględnia się rozmieszczenie słupów lub masztów, wysokość montażu opraw, ich charakterystykę światłości oraz przewidywane kierunki świecenia.
Każdy projektor odpowiada za oświetlenie określonej części boiska, a jego światło współpracuje ze światłem pozostałych opraw.
W praktyce oznacza to, że nawet niewielka zmiana ustawienia jednego projektora może wpłynąć na rozkład natężenia oświetlenia w kilku obszarach jednocześnie.
Nieprawidłowe skierowanie opraw może powodować:
- powstawanie stref niedoświetlonych;
- nadmierne natężenie światła w wybranych fragmentach boiska;
- pogorszenie równomierności oświetlenia;
- różnice pomiędzy wynikami pomiarów a projektem fotometrycznym;
- zwiększone ryzyko olśnienia zawodników lub osób przebywających w otoczeniu obiektu.
Szczególnie istotne jest to w przypadku instalacji wykorzystujących projektory o wąskich lub asymetrycznych rozsyłach światłości.
W takich rozwiązaniach właściwe ustawienie opraw ma bezpośredni wpływ na końcowe parametry oświetlenia.
Średnie natężenie oświetlenia to nie wszystko
Podczas odbioru oświetlenia boiska jednym z podstawowych parametrów jest średnie natężenie oświetlenia, wyrażane w luksach (lx).
Nie jest to jednak jedyny parametr decydujący o jakości instalacji.

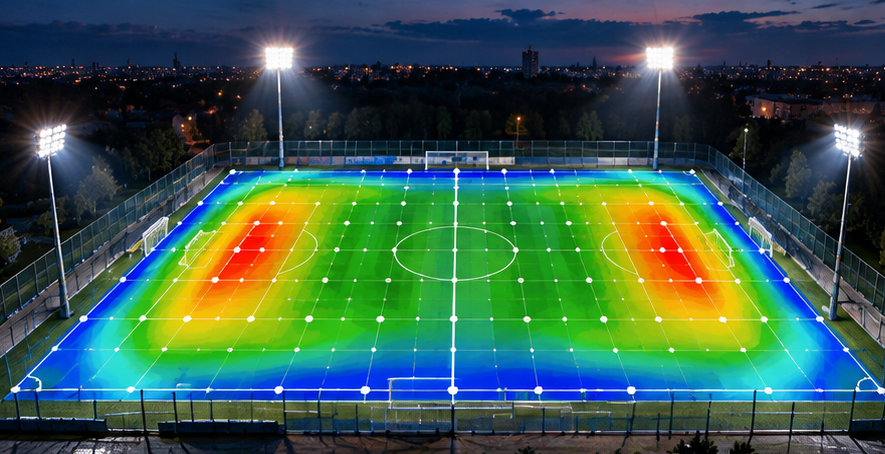

Równie ważna jest równomierność oświetlenia, określająca relację pomiędzy natężeniem minimalnym a średnim na badanej powierzchni.
Dla równomierności ogólnej U₀ stosuje się zależność:
U₀ = E_min / E_śr
gdzie:
- E_min – minimalne natężenie oświetlenia;
- E_śr – średnie natężenie oświetlenia.
Przyjrzyjmy się przykładowej sytuacji.
Projekt oświetlenia boiska zakłada średnie natężenie 200 lx i równomierność U₀ na poziomie 0,60.
Po zakończeniu montażu wykonano pomiary, które wykazały:
| Parametr | Założenie projektowe | Wynik pomiarów |
|---|---|---|
| Średnie natężenie | 200 lx | 215 lx |
| Minimalne natężenie | 120 lx | 90 lx |
| Równomierność U₀ | 0,60 | 0,42 |
Wartości przykładowe, służące wyjaśnieniu problemu.
Pomimo uzyskania średniego natężenia wyższego od założonego, instalacja nie osiąga wymaganej równomierności.
Oznacza to, że część powierzchni boiska jest oświetlona znacznie słabiej niż pozostałe obszary.
Samo zwiększenie mocy oświetlenia nie musi rozwiązać tego problemu. Jeżeli rozkład światła jest nieprawidłowy, konieczna może być analiza kierunków świecenia projektorów, ich optyki i zgodności montażu z projektem.
To właśnie dlatego profesjonalne pomiary oświetlenia boiska powinny obejmować zarówno średnie natężenie, jak i równomierność.
Czy można sprawdzić kąt ustawienia projektorów za pomocą pomiarów oświetlenia?
To pytanie pojawia się szczególnie często przy modernizacji oświetlenia stadionów i boisk sportowych.
Warto rozróżnić dwa zagadnienia: fizyczny kąt ustawienia projektora oraz rzeczywisty efekt jego pracy na oświetlanej powierzchni.
Standardowy pomiar natężenia oświetlenia nie służy do bezpośredniego określania mechanicznego kąta nachylenia oprawy.
Pozwala natomiast sprawdzić, jaki rozkład światła uzyskano na powierzchni boiska.
Jeżeli dysponujemy projektem fotometrycznym, możemy porównać przewidywane wartości z rzeczywistymi wynikami pomiarów.
Analiza takich rozbieżności pomaga zidentyfikować obszary, w których warto sprawdzić ustawienie projektorów.
Przykładowo:
- niedoświetlenie jednego narożnika może wskazywać na potrzebę weryfikacji projektorów odpowiedzialnych za tę strefę;
- nadmierne natężenie w części boiska przy jednoczesnym niedoświetleniu sąsiedniego obszaru może sugerować nieprawidłowy rozkład światła;
- znaczne różnice pomiędzy stronami boiska mogą uzasadniać kontrolę ustawienia i parametrów wybranych opraw.
Nie oznacza to jednak, że na podstawie samych pomiarów można jednoznacznie określić, który projektor został ustawiony nieprawidłowo i o ile stopni należy go przestawić.
Wyniki pomiarów są podstawą do dalszej analizy, którą należy prowadzić w odniesieniu do dokumentacji projektowej i rzeczywistych warunków instalacji.

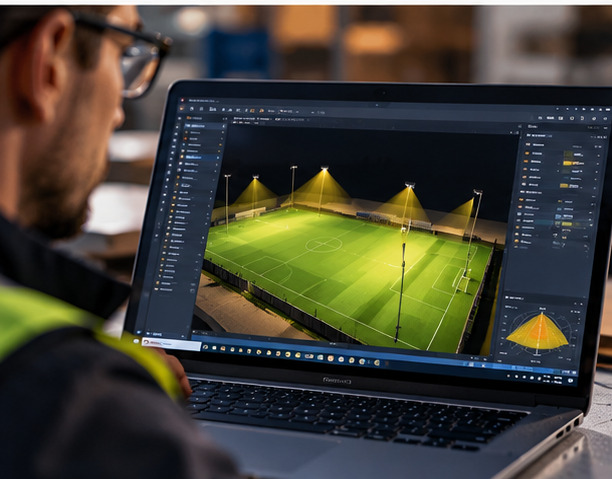

Projekt fotometryczny DIALux a rzeczywiste oświetlenie boiska
Projekt fotometryczny jest jednym z najważniejszych dokumentów przy budowie i modernizacji oświetlenia sportowego.
Pozwala przewidzieć parametry instalacji jeszcze przed rozpoczęciem montażu.
W oprogramowaniu takim jak DIALux projektant może określić rozmieszczenie opraw, ich parametry, wysokości montażu, kierunki świecenia oraz przewidywany rozkład natężenia oświetlenia.
Jednak nawet poprawnie wykonany projekt pozostaje modelem obliczeniowym.
Na rzeczywiste wyniki mogą wpływać między innymi:
- odchylenia w lokalizacji i wysokości montażu opraw;
- różnice w ustawieniu projektorów;
- zastosowanie opraw o innych parametrach niż przewidziane w dokumentacji;
- rzeczywiste warunki zasilania i sterowania;
- przyjęte w projekcie współczynniki i założenia obliczeniowe.
Dlatego weryfikacja oświetlenia po montażu jest niezbędna do potwierdzenia jego rzeczywistych parametrów.
W EMKA Pomiary wykorzystujemy wieloletnie doświadczenie w projektowaniu oświetlenia oraz analizie dokumentacji fotometrycznej.
Potrafimy interpretować projekty opracowane w DIALux, analizować przewidywany rozkład światła i porównywać go z wynikami pomiarów wykonanych na obiekcie.
Dzięki temu nasze wsparcie nie ogranicza się do przekazania tabeli z wartościami natężenia oświetlenia.
Możemy również pomóc wykonawcy zrozumieć, skąd wynikają rozbieżności i które elementy instalacji wymagają dalszej weryfikacji.
Czy warto zweryfikować projekt oświetlenia jeszcze przed montażem?
Zdecydowanie warto rozważyć taką możliwość, szczególnie przy inwestycjach o podwyższonych wymaganiach odbiorowych.
Nie wszystkie problemy z oświetleniem wynikają bowiem z błędów wykonawczych.
Czasami już na etapie projektu można zauważyć nieprawidłowo przyjęte obszary obliczeniowe, niewłaściwy dobór opraw, błędne założenia lub parametry, które nie odpowiadają rzeczywistym wymaganiom obiektu.
Wykonawca, który rozpoczyna montaż bez wcześniejszego sprawdzenia takich kwestii, może dopiero podczas odbioru dowiedzieć się, że instalacja nie osiąga oczekiwanych wyników.
Dlatego oferujemy możliwość dodatkowej weryfikacji projektu fotometrycznego przed rozpoczęciem prac.
Analiza może obejmować między innymi:
- sprawdzenie przyjętych wymagań oświetleniowych;
- ocenę rozmieszczenia i doboru projektorów;
- analizę przewidywanego natężenia i równomierności;
- sprawdzenie założeń dotyczących powierzchni obliczeniowej;
- ocenę zgodności projektu z planowanym sposobem montażu.
Jeżeli pojawią się wątpliwości, możemy również współpracować z projektantem oświetlenia w celu wyjaśnienia rozbieżności i dopracowania proponowanych rozwiązań.
Weryfikację projektu można połączyć z późniejszymi pomiarami odbiorowymi w ramach jednej współpracy.
To szczególnie korzystne rozwiązanie dla firm realizujących modernizacje oświetlenia boisk i stadionów, które chcą ograniczyć ryzyko kosztownych poprawek.

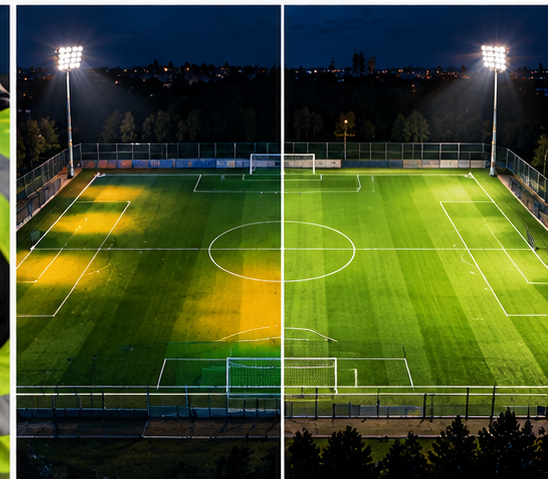

Co zrobić, gdy pomiary wykażą niewystarczającą równomierność?
Nieprawidłowy wynik pomiarów nie musi automatycznie oznaczać konieczności wymiany projektorów lub przebudowy całej instalacji.
Pierwszym krokiem powinna być analiza przyczyn uzyskanych rozbieżności.
Należy sprawdzić, czy pomiary wykonano dla właściwej powierzchni, czy zastosowano odpowiednie kryteria oceny oraz czy instalacja pracowała w warunkach przewidzianych dla jej normalnego użytkowania.
Następnie warto porównać rzeczywisty rozkład światła z projektem fotometrycznym.
Jeżeli analiza wskazuje na możliwość poprawy parametrów poprzez korektę ustawienia projektorów, wykonawca może przeprowadzić odpowiednie prace regulacyjne.
Po wykonaniu zmian należy ponownie zweryfikować parametry oświetlenia.
W EMKA Pomiary możemy wspierać wykonawcę na tych etapach, wykonując pomiary kontrolne oraz analizując ich wyniki.
Takie podejście pozwala oceniać skuteczność wprowadzonych korekt na podstawie rzeczywistych danych pomiarowych.
Ważne jednak, aby każda zmiana ustawienia projektorów uwzględniała również pozostałe wymagania, w tym ograniczenie olśnienia i zgodność z założeniami projektowymi.
Poprawa równomierności nie powinna odbywać się kosztem innych istotnych parametrów instalacji.
Pomiary oświetlenia Orlików i boisk wielofunkcyjnych
Problemy z rozkładem światła nie dotyczą wyłącznie dużych stadionów.
Mogą pojawiać się również na Orlikach, boiskach szkolnych, treningowych oraz obiektach wielofunkcyjnych.
Szczególnie istotne jest to przy modernizacji istniejącego oświetlenia, kiedy nowe projektory LED montowane są na dotychczasowych słupach.
W takich przypadkach rzeczywista geometria instalacji może ograniczać możliwości uzyskania zakładanych parametrów.
Nie wystarczy więc porównać jedynie mocy nowych i starych opraw.
Konieczne jest uwzględnienie charakterystyki światłości projektorów, ich rozmieszczenia i sposobu skierowania światła na powierzchnię gry.
Profesjonalne pomiary oświetlenia Orlika pozwalają sprawdzić, czy modernizacja przyniosła oczekiwany efekt oraz czy instalacja spełnia wymagania przyjęte dla danego obiektu.
Stadiony ligowe – większe wymagania i dokładniejsza weryfikacja
W przypadku stadionów piłkarskich wymagania dotyczące oświetlenia zależą między innymi od poziomu rozgrywek, przeznaczenia obiektu oraz warunków organizacji zawodów.
Dla wybranych poziomów rozgrywkowych i obiektów wykorzystywanych do transmisji telewizyjnych mogą obowiązywać dodatkowe wymagania dotyczące parametrów oświetlenia.
Dlatego przed wykonaniem pomiarów należy ustalić właściwe kryteria wynikające z dokumentacji projektowej, norm i regulacji odpowiedniego organizatora rozgrywek.
W EMKA Pomiary realizujemy pomiary oświetlenia stadionów oraz przygotowujemy dokumentację na potrzeby odbiorów i procesów licencyjnych PZPN, odpowiednio do zakresu wymaganego dla danego obiektu.
W przypadku bardziej wymagających inwestycji szczególnie ważna jest wcześniejsza analiza projektu oraz ustalenie zakresu badań, zanim wykonawca przystąpi do końcowego odbioru instalacji.
Dowiedz się więcej na temat pomiarów licencyjnych PZPN w naszym artykule: Pomiary oświetlenia stadionu dla I ligi – wymagania PZPN
Czytelna dokumentacja pomiarowa ułatwia odbiór oświetlenia
Oprócz uzyskania prawidłowych wyników pomiarowych istotne jest ich przejrzyste przedstawienie.
Wykonawca powinien dysponować dokumentacją, która pozwoli inwestorowi i inspektorowi nadzoru łatwo zweryfikować parametry instalacji.
Dlatego w EMKA Pomiary przygotowujemy szczegółowe protokoły pomiarowe wraz z analizą wyników.
Oprócz zestawienia wartości w protokole wykonawca otrzymuje czytelną graficzną siatkę pomiarową z naniesionymi wynikami.
Pozwala ona szybko zidentyfikować punkty pomiarowe, przeanalizować rozkład oświetlenia i wskazać ewentualne obszary wymagające uwagi.
Tak przygotowana dokumentacja jest szczególnie przydatna podczas odbiorów, w których inspektor dokładnie sprawdza zgodność wykonanej instalacji z projektem.
EMKA Pomiary – wsparcie wykonawców od projektu do odbioru
Budowa lub modernizacja oświetlenia boiska to proces, w którym ważne są zarówno prawidłowe rozwiązania projektowe, jak i jakość wykonania instalacji.
W EMKA Pomiary wspieramy firmy instalacyjne, elektryczne i wykonawców obiektów sportowych na różnych etapach realizacji inwestycji.
Możemy pomóc w analizie projektu fotometrycznego DIALux jeszcze przed montażem, zweryfikować rzeczywiste parametry oświetlenia po uruchomieniu instalacji, przeanalizować problemy z równomiernością oraz przygotować profesjonalną dokumentację odbiorową.
W przypadku wykrycia rozbieżności pomagamy wykonawcy określić obszary wymagające dalszej kontroli i ocenić efekty ewentualnych korekt ustawienia projektorów.
Dla firm wykonawczych oferujemy atrakcyjne ceny i elastyczne warunki współpracy podwykonawczej. Obsługujemy inwestycje na terenie całej Polski.
Masz wątpliwości, czy oświetlenie boiska spełni wymagania odbiorowe?
Jeżeli realizujesz modernizację oświetlenia Orlika, boiska wielofunkcyjnego lub stadionu i chcesz sprawdzić parametry instalacji przed odbiorem, skontaktuj się z nami.
Możesz przesłać projekt fotometryczny, podstawowe informacje o obiekcie lub wyniki wcześniejszych pomiarów.
Pomożemy określić odpowiedni zakres weryfikacji oraz przygotujemy ofertę na pomiary i dokumentację odbiorową.
