Pomiary oświetlenia ewakuacyjnego – pomiar drogi ewakuacyjnej

Pomiary oświetlenia ewakuacyjnego to jeden z kluczowych elementów weryfikacji bezpieczeństwa obiektu oraz zgodności instalacji z wymaganiami norm. W praktyce pomiarowej nie chodzi wyłącznie o „sprawdzenie, czy oprawy świecą”, ale o potwierdzenie konkretnych parametrów na drodze ewakuacyjnej: minimalnego natężenia, równomierności, ciągłości oświetlenia oraz poprawności działania zasilania awaryjnego w trybie pracy autonomicznej.

W tym artykule pokazujemy, jak wygląda pomiar drogi ewakuacyjnej krok po kroku, na jakie normy należy się powoływać, gdzie najczęściej pojawiają się niezgodności i jak powinna wyglądać dokumentacja (tabele wyników, punkty pomiarowe, rysunki). Wskazujemy też, kiedy same pomiary nie wystarczają i konieczna jest szersza analiza techniczna instalacji.

Czym są pomiary oświetlenia ewakuacyjnego

Definicja oświetlenia ewakuacyjnego

Oświetlenie ewakuacyjne stanowi część oświetlenia awaryjnego i jest przeznaczone do zapewnienia bezpiecznej ewakuacji ludzi z obiektu w przypadku zaniku zasilania podstawowego lub wystąpienia sytuacji zagrożenia. Jego zadaniem nie jest komfort wizualny, lecz czytelne wskazanie drogi ewakuacyjnej, przeszkód, zmian poziomu oraz wyjść ewakuacyjnych w warunkach ograniczonej widoczności.

Pomiary oświetlenia ewakuacyjnego polegają na ilościowej ocenie parametrów świetlnych w rzeczywistych warunkach pracy instalacji awaryjnej, przy zasilaniu z własnych źródeł (akumulatory, centralne baterie). Wyniki pomiarów służą do weryfikacji, czy oświetlenie spełnia wymagania normowe i zapewnia minimalny poziom bezpieczeństwa użytkowników obiektu.

Rola oświetlenia ewakuacyjnego w bezpieczeństwie obiektu

W sytuacjach awaryjnych — pożar, zadymienie, awaria zasilania — orientacja przestrzenna użytkowników obiektu ulega znacznemu pogorszeniu. Oświetlenie ewakuacyjne ma wówczas kluczowe znaczenie, ponieważ:

• umożliwia szybkie rozpoznanie kierunku ewakuacji,
• eliminuje „ciemne odcinki” dróg ewakuacyjnych,
• ogranicza ryzyko potknięć i upadków,
• pozwala na bezpieczne opuszczenie obiektu również osobom nieznającym jego układu.

Z punktu widzenia zarządcy lub właściciela obiektu pomiary oświetlenia ewakuacyjnego są jedynym obiektywnym narzędziem potwierdzającym, że instalacja działa prawidłowo nie tylko „na papierze”, ale w rzeczywistych warunkach eksploatacyjnych.

Kiedy wymagane są pomiary oświetlenia ewakuacyjnego

Pomiary oświetlenia ewakuacyjnego nie są czynnością jednorazową. W praktyce technicznej wykonuje się je w kilku kluczowych sytuacjach:

• po zakończeniu montażu lub modernizacji instalacji oświetlenia awaryjnego,
• po zmianach w układzie dróg ewakuacyjnych,
• po wymianie opraw, źródeł światła lub systemu zasilania,
• w ramach okresowej oceny skuteczności działania instalacji,
• na potrzeby kontroli organów nadzorczych (PSP, BHP, audyty wewnętrzne).

Warto podkreślić, że sama obecność opraw ewakuacyjnych nie oznacza spełnienia wymagań. W praktyce pomiarowej bardzo często spotyka się instalacje, które formalnie istnieją, lecz nie zapewniają wymaganych parametrów natężenia lub ciągłości oświetlenia drogi ewakuacyjnej.

Podstawy prawne i normy dla pomiarów oświetlenia ewakuacyjnego

Norma PN-EN 1838 – wymagania oświetleniowe

Podstawowym dokumentem normatywnym określającym wymagania techniczne dla oświetlenia ewakuacyjnego jest PN-EN 1838 „Zastosowanie oświetlenia – Oświetlenie awaryjne”. Norma ta precyzuje minimalne wartości natężenia oświetlenia, zasady rozmieszczenia opraw oraz obszary, które muszą być objęte oświetleniem ewakuacyjnym w przypadku zaniku zasilania podstawowego.

W kontekście pomiarów oświetlenia ewakuacyjnego kluczowe są zapisy dotyczące:

• minimalnego natężenia oświetlenia na osi drogi ewakuacyjnej,
• równomierności oświetlenia,
• identyfikacji przeszkód, schodów i zmian poziomu,
• ciągłości oświetlenia na całej długości drogi ewakuacyjnej.

Norma PN-EN 1838 stanowi punkt odniesienia do interpretacji wyników pomiarów i jest podstawą do stwierdzenia zgodności lub niezgodności instalacji z wymaganiami bezpieczeństwa.

Norma PN-EN 50172 – eksploatacja i kontrole systemów awaryjnych

Uzupełnieniem wymagań stricte oświetleniowych jest PN-EN 50172, która koncentruje się na zasadach eksploatacji, testowania oraz okresowej kontroli systemów oświetlenia awaryjnego. Norma ta wskazuje obowiązki właściciela lub zarządcy obiektu w zakresie utrzymania instalacji w stanie zapewniającym gotowość do działania.

W praktyce oznacza to, że:

• pomiary oświetlenia ewakuacyjnego nie mogą być traktowane jednorazowo,
• instalacja powinna być regularnie sprawdzana i dokumentowana,
• wyniki pomiarów i testów muszą być archiwizowane.

W tym kontekście pomiary stanowią uzupełnienie przeglądów oświetlenia awaryjnego, a nie ich zamiennik. Ten aspekt szerzej omawiamy w osobnym artykule dotyczącym przeglądów lamp awaryjnych i ewakuacyjnych, do którego warto sięgnąć przy planowaniu okresowych kontroli.

Inne akty prawne i wymagania formalne

Poza normami technicznymi, obowiązek zapewnienia sprawnego oświetlenia ewakuacyjnego wynika również z przepisów krajowych, w tym:

• przepisów przeciwpożarowych,
• zasad bezpieczeństwa i higieny pracy,
• wymagań stawianych obiektom użyteczności publicznej i przemysłowym.

W praktyce kontrolnej (PSP, audyty wewnętrzne, kontrole BHP) pomiary oświetlenia ewakuacyjnego są jednym z najczęściej weryfikowanych elementów, ponieważ w sposób jednoznaczny pokazują, czy instalacja realnie spełnia swoją funkcję.

Warto zaznaczyć, że w przypadku obiektów o skomplikowanej geometrii, rozbudowanych ciągach komunikacyjnych lub po modernizacjach, interpretacja zapisów normowych bywa niejednoznaczna. W takich sytuacjach same pomiary mogą nie wystarczyć, a konieczne staje się szersze opracowanie techniczne jakim jest ekspertyza oświetlenia.

Pomiar drogi ewakuacyjnej – co podlega ocenie

Pomiar drogi ewakuacyjnej nie ogranicza się wyłącznie do pojedynczych punktów świetlnych ani do wizualnej oceny, czy oprawy ewakuacyjne są widoczne. W ramach pomiarów oświetlenia ewakuacyjnego analizie podlega cały przebieg drogi ewakuacyjnej, jej geometria, ciągłość oraz wszystkie elementy, które mogą mieć wpływ na bezpieczeństwo poruszania się osób opuszczających obiekt w warunkach awaryjnych.

Zakres pomiarów musi być dostosowany do rzeczywistego układu komunikacyjnego obiektu, a nie wyłącznie do dokumentacji projektowej, która często nie odzwierciedla aktualnego stanu użytkowania.

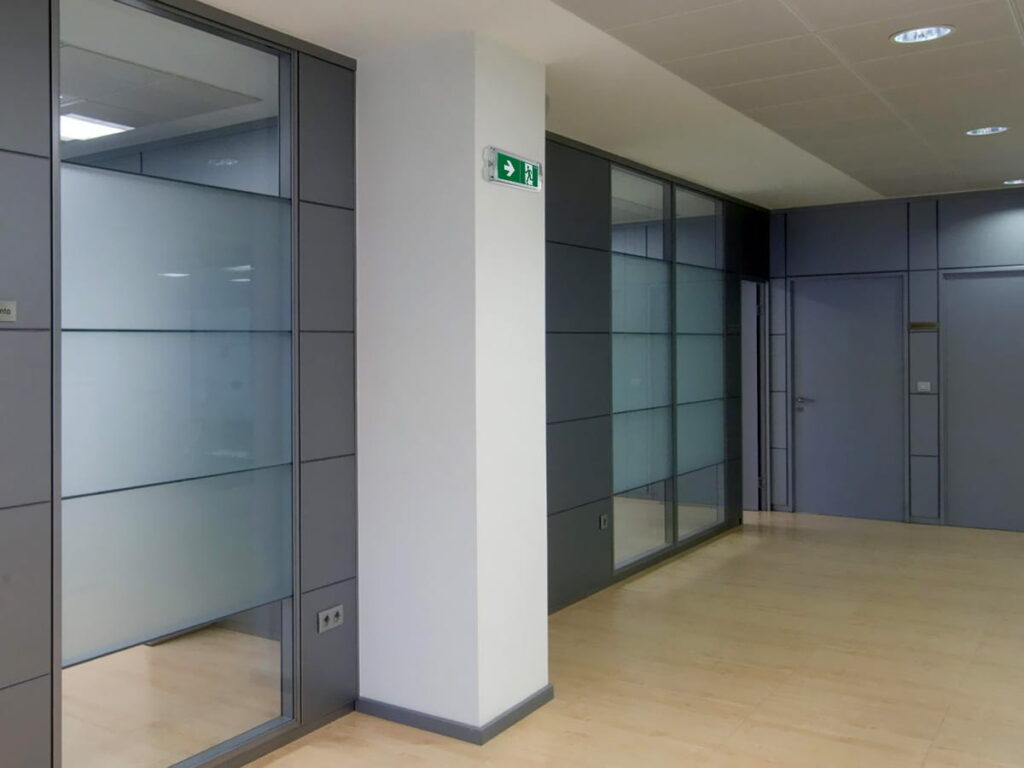

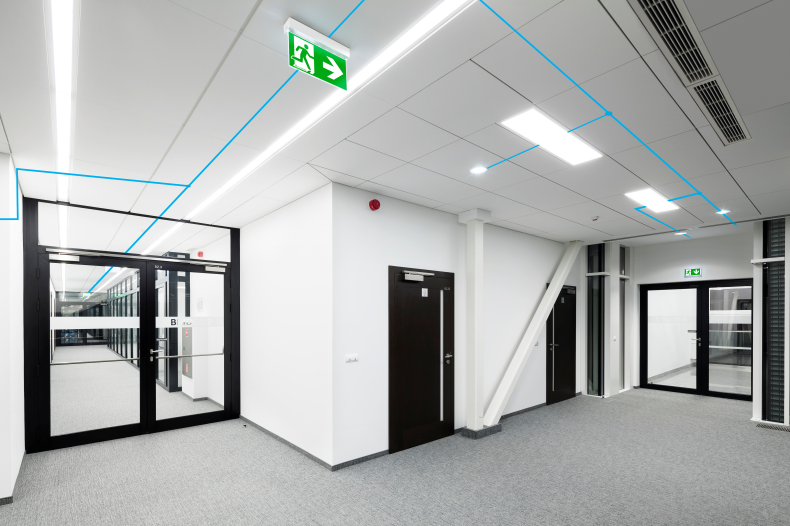

Drogi ewakuacyjne poziome

Drogi ewakuacyjne poziome obejmują korytarze, ciągi komunikacyjne oraz przejścia prowadzące do wyjść ewakuacyjnych. W trakcie pomiarów oceniane jest natężenie oświetlenia w osi drogi ewakuacyjnej, przy założonej wysokości płaszczyzny pomiarowej, zgodnie z wymaganiami normowymi.

W praktyce pomiarowej często ujawniają się problemy związane z:

• zbyt dużymi odstępami między oprawami,
• nieciągłością oświetlenia na załamaniach korytarzy,
• zacienieniem fragmentów drogi przez elementy konstrukcyjne lub wyposażenie.

Takie niezgodności są szczególnie istotne w obiektach modernizowanych, gdzie pierwotny układ dróg ewakuacyjnych uległ zmianie bez dostosowania instalacji oświetlenia awaryjnego.

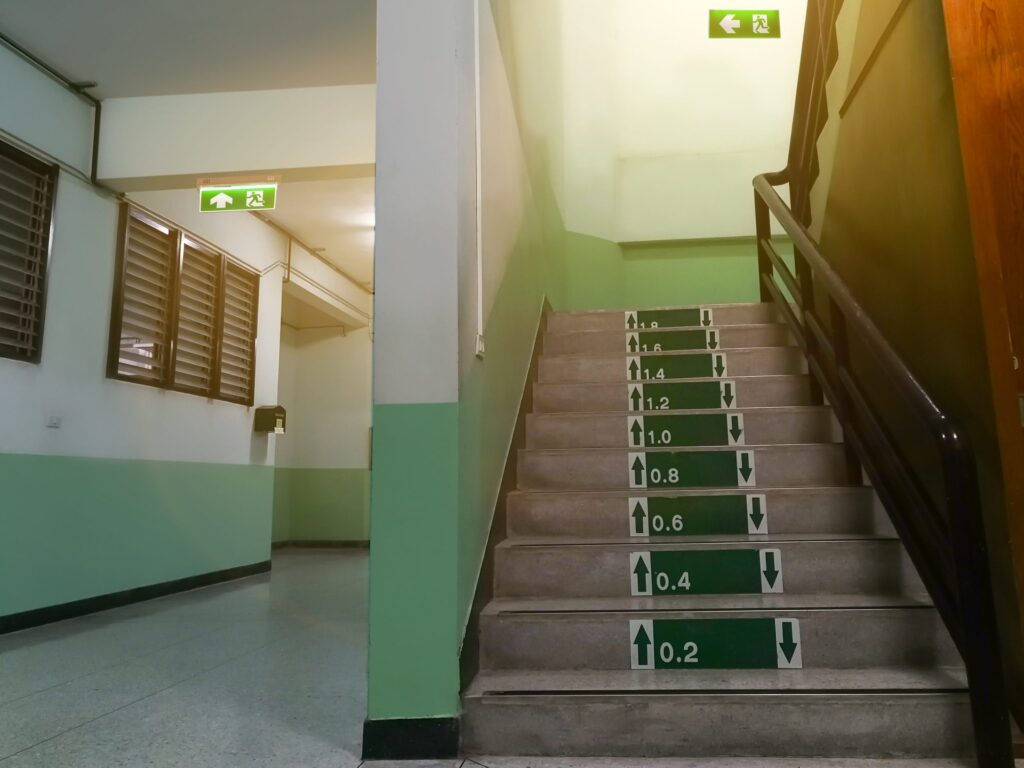

Schody i zmiany poziomu

Schody, pochylnie oraz wszelkie zmiany poziomu stanowią newralgiczne punkty dróg ewakuacyjnych i wymagają szczególnej uwagi podczas pomiarów. Oświetlenie ewakuacyjne w tych miejscach musi zapewniać wyraźną widoczność stopni oraz krawędzi, co ma bezpośredni wpływ na ograniczenie ryzyka potknięć i upadków.

Podczas pomiarów oświetlenia ewakuacyjnego na schodach często stwierdza się:

• nierównomierny rozkład światła,
• niedoświetlenie dolnych lub górnych stopni,
• błędne usytuowanie opraw względem biegu schodów.

Wyniki pomiarów w takich strefach wymagają szczegółowej interpretacji i często stanowią podstawę do zaleceń korekcyjnych.

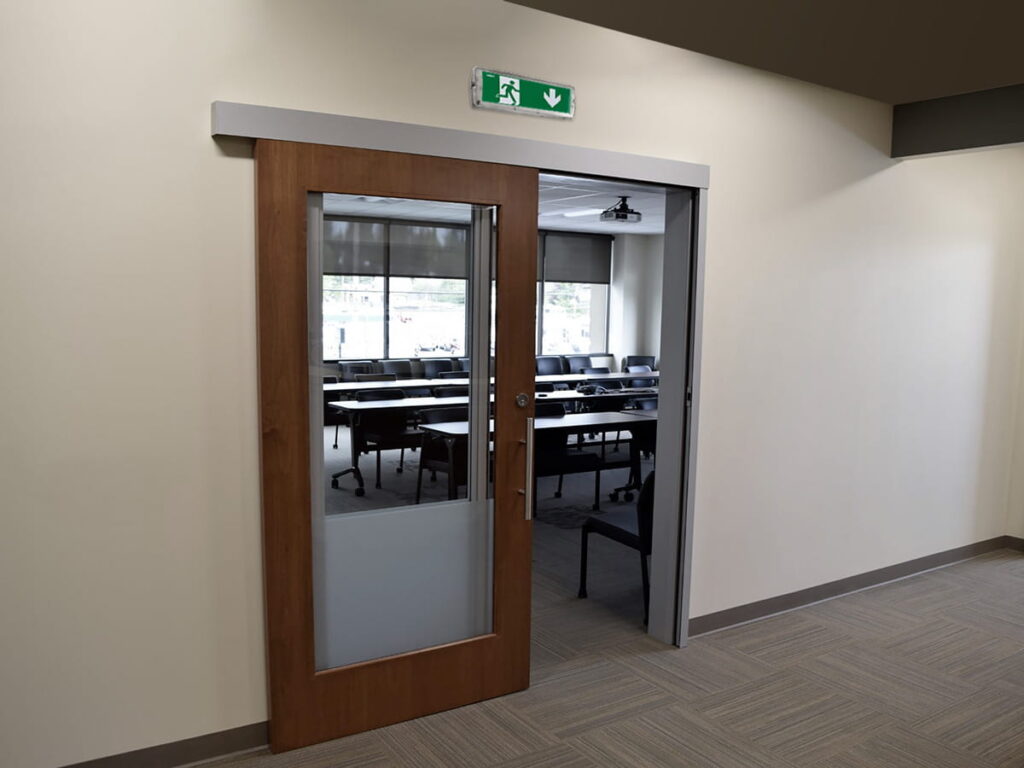

Wyjścia ewakuacyjne

Wyjścia ewakuacyjne muszą być jednoznacznie identyfikowalne i odpowiednio doświetlone, niezależnie od warunków zewnętrznych. Pomiary obejmują zarówno bezpośrednie sąsiedztwo wyjścia, jak i fragment drogi prowadzący do niego.

W praktyce spotyka się sytuacje, w których oprawy ewakuacyjne są poprawnie zainstalowane, jednak ich strumień świetlny nie zapewnia wymaganych parametrów na posadzce, szczególnie w przypadku wyjść prowadzących na zewnątrz budynku.

Strefy otwarte i antypaniczne

Strefy otwarte, określane również jako strefy antypaniczne, wymagają zapewnienia minimalnego poziomu oświetlenia umożliwiającego orientację przestrzenną i bezpieczne opuszczenie obszaru. W ramach pomiarów oświetlenia ewakuacyjnego ocenie podlega równomierność oświetlenia oraz brak lokalnych stref niedoświetlonych.

W obiektach takich jak hale produkcyjne, magazyny czy galerie handlowe, strefy antypaniczne bardzo często stanowią obszar, w którym wyniki pomiarów odbiegają od wymagań normowych, mimo formalnego spełnienia założeń projektowych.

Wymagane parametry oświetlenia ewakuacyjnego

Ocena skuteczności oświetlenia ewakuacyjnego nie może opierać się wyłącznie na subiektywnym wrażeniu „czy jest jasno”. Pomiary oświetlenia ewakuacyjnego mają charakter ilościowy i odnoszą się do ściśle określonych parametrów, których wartości graniczne wynikają bezpośrednio z norm. Dopiero ich spełnienie pozwala uznać instalację za zapewniającą bezpieczną ewakuację użytkowników obiektu.

Minimalne natężenie oświetlenia na drodze ewakuacyjnej

Podstawowym parametrem ocenianym podczas pomiarów jest natężenie oświetlenia na drodze ewakuacyjnej. Pomiar wykonywany jest na osi drogi ewakuacyjnej, na określonej wysokości płaszczyzny pomiarowej, w warunkach pracy instalacji awaryjnej z zasilania rezerwowego.

Zgodnie z wymaganiami normy PN-EN 1838, pomiary oświetlenia ewakuacyjnego muszą potwierdzać spełnienie minimalnych wartości natężenia oświetlenia w kluczowych strefach ewakuacyjnych:

• Droga ewakuacyjna
  Minimalne natężenie oświetlenia: 1 lx
  Wartość ta powinna być zapewniona na osi drogi ewakuacyjnej, na płaszczyźnie pomiarowej zlokalizowanej przy poziomie podłogi.
• Strefy antypaniczne (otwarte)
  Minimalne natężenie oświetlenia: 0,5 lx
  Dotyczy przestrzeni, w których nie wyznaczono jednoznacznej drogi ewakuacyjnej, a celem oświetlenia jest umożliwienie orientacji i bezpiecznego przemieszczania się.
• Strefy szczególnego ryzyka
  Minimalne natężenie oświetlenia: ≥ 10% natężenia oświetlenia podstawowego, jednak nie mniej niż 15 lx
  Wymaganie to dotyczy obszarów, w których nagły zanik oświetlenia może powodować dodatkowe zagrożenie dla zdrowia lub życia.

W praktyce pomiarowej kluczowe znaczenie ma nie tylko osiągnięcie wartości minimalnych, lecz także ciągłość ich występowania na całej długości drogi ewakuacyjnej. Lokalne spadki poniżej wymaganych wartości są traktowane jako niezgodność, nawet jeśli średnie natężenie mieści się w granicach normy.

Interpretacja wyników pomiarów natężenia oświetlenia

Podczas analizy wyników pomiarów oświetlenia ewakuacyjnego należy zwrócić szczególną uwagę na:

• punkty skrajne i newralgiczne (załamania korytarzy, drzwi, schody),
• miejsca częściowo przesłonięte przez elementy wyposażenia,
• różnice pomiędzy wynikami pomiarów a założeniami projektowymi.

W obiektach po modernizacjach bardzo często okazuje się, że instalacja spełniała wymagania w momencie odbioru, natomiast po latach eksploatacji wartości natężenia spadły poniżej poziomów wymaganych normą. W takich sytuacjach same pomiary wskazują problem, lecz jego rozwiązanie wymaga szerszej analizy technicznej, często w formie ekspertyzy oświetlenia.

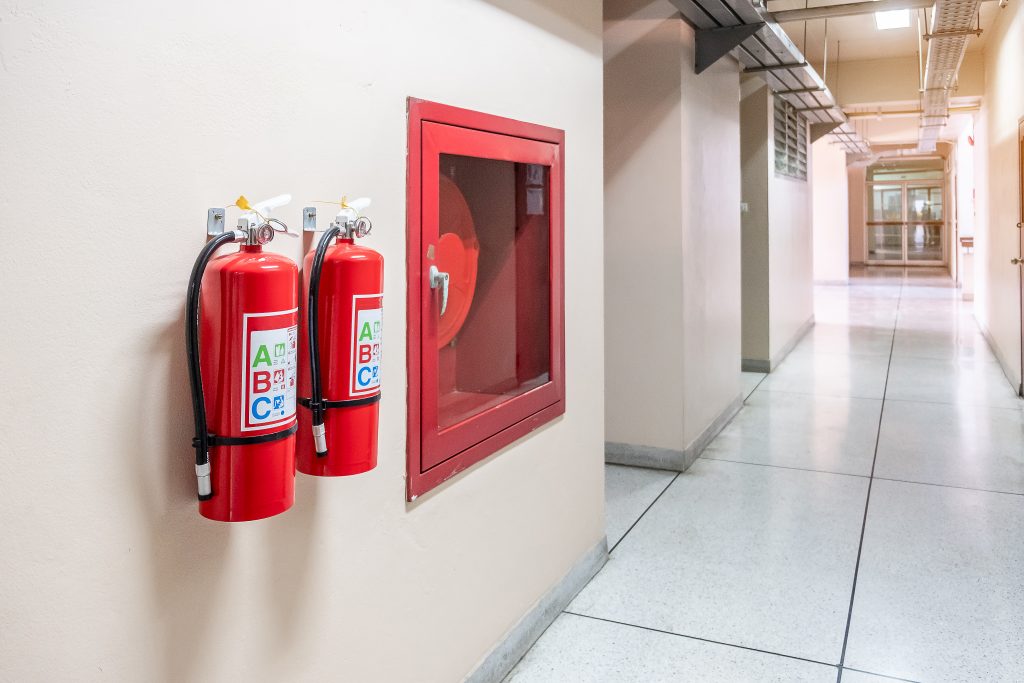

Oświetlenie punktów przeciwpożarowych – gaśnice i inne elementy ppoż.

W ramach pomiarów oświetlenia ewakuacyjnego obowiązkowej ocenie podlegają również miejsca lokalizacji urządzeń przeciwpożarowych. Oświetlenie tych punktów ma kluczowe znaczenie dla szybkiej identyfikacji i użycia sprzętu w warunkach awaryjnych.

Zgodnie z PN-EN 1838, punkty takie jak:

• gaśnice,
• hydranty wewnętrzne,
• ręczne ostrzegacze pożarowe (ROP),
• przyciski oddymiania,
• punkty pierwszej pomocy,

muszą być odpowiednio doświetlone, niezależnie od przebiegu głównej drogi ewakuacyjnej.

Wymagane natężenie oświetlenia na punktach ppoż.

Dla punktów przeciwpożarowych obowiązuje następujące wymaganie normowe:

• Minimalne natężenie oświetlenia: 5 lx
  Wartość ta powinna być zapewniona na płaszczyźnie pionowej, w bezpośrednim sąsiedztwie urządzenia ppoż. (np. na powierzchni oznaczenia gaśnicy lub hydrantu).

W praktyce oznacza to, że:

• pomiar nie jest wykonywany wyłącznie na posadzce,
• punkt pomiarowy lokalizuje się na wysokości odpowiadającej rzeczywistej lokalizacji urządzenia,
• wynik musi potwierdzać czytelność oznaczeń oraz możliwość szybkiego użycia sprzętu.

Najczęstsze niezgodności na punktach ppoż.

Podczas pomiarów oświetlenia ewakuacyjnego bardzo często stwierdza się niezgodności właśnie w obszarze punktów ppoż., mimo poprawnych wyników na samej drodze ewakuacyjnej. Do najczęstszych problemów należą:

• brak dedykowanego doświetlenia punktu ppoż.,
• przesłonięcie strumienia światła przez elementy wyposażenia,
• błędne usytuowanie opraw ewakuacyjnych względem gaśnicy lub hydrantu,
• niedostateczne natężenie oświetlenia na płaszczyźnie pionowej.

Takie niezgodności mają istotne znaczenie podczas kontroli PSP i powinny być jednoznacznie wykazane w dokumentacji pomiarowej, wraz z zaleceniami korekcyjnymi.

Punkty ppoż. w siatce pomiarowej i dokumentacji

Profesjonalnie wykonane pomiary oświetlenia ewakuacyjnego obejmują nie tylko tabele wyników, ale również graficzne przedstawienie punktów pomiarowych na rzutach obiektu. Punkty ppoż. powinny być jednoznacznie oznaczone w siatce pomiarowej, z przypisanymi wynikami natężenia oświetlenia.

Takie podejście:

• ułatwia interpretację wyników,
• jest czytelne dla organów kontrolnych,
• potwierdza kompleksowy charakter wykonanych pomiarów.

Czas załączenia i czas podtrzymania oświetlenia ewakuacyjnego

Oświetlenie ewakuacyjne musi załączyć się automatycznie i bezpiecznie w przypadku zaniku napięcia zasilania podstawowego. Choć czas załączenia nie jest parametrem mierzonym w luksach, jego spełnienie jest warunkiem uznania instalacji za sprawną z punktu widzenia bezpieczeństwa użytkowników obiektu.

Zgodnie z wymaganiami normowymi:

• czas załączenia oświetlenia ewakuacyjnego
  – do 0,5 s dla stref wymagających natychmiastowej ewakuacji,
  – do 5 s w pozostałych obszarach.

Po załączeniu instalacja musi zapewnić wymagane parametry oświetlenia przez określony czas pracy z własnego źródła zasilania.

• minimalny czas podtrzymania oświetlenia ewakuacyjnego: 1 godzina (60 minut)
  – dotyczy większości obiektów użyteczności publicznej, biurowych, handlowych i przemysłowych.
• w obiektach o podwyższonych wymaganiach ewakuacyjnych
  (np. obiekty noclegowe, szpitale, obiekty o dużej liczbie użytkowników):
  – 2 lub 3 godziny, w zależności od przyjętych założeń bezpieczeństwa i wymagań inwestora lub organów nadzorczych.

W ramach pomiarów oświetlenia ewakuacyjnego weryfikacja czasu podtrzymania polega na:

• sprawdzeniu rzeczywistego czasu świecenia opraw w trybie awaryjnym,
• ocenie stabilności strumienia świetlnego w czasie,
• identyfikacji opraw, których parametry pogarszają się przed upływem wymaganego czasu.

W praktyce technicznej jedną z najczęstszych niezgodności jest sytuacja, w której instalacja załącza się poprawnie, jednak po kilkudziesięciu minutach pracy natężenie oświetlenia spada poniżej wartości wymaganych normą. Taki stan jednoznacznie kwalifikuje instalację jako niespełniającą wymagań, niezależnie od pozytywnego wyniku krótkotrwałych testów funkcjonalnych.

Metodyka pomiarów oświetlenia ewakuacyjnego

Prawidłowa metodyka ma kluczowe znaczenie dla wiarygodności wyników. Pomiary oświetlenia ewakuacyjnego wykonane bez zachowania określonych warunków technicznych mogą formalnie istnieć, lecz nie będą miały wartości dowodowej podczas kontroli PSP lub audytu technicznego. Metodyka powinna być zgodna z wymaganiami norm oraz dobrą praktyką inżynierską.

Warunki wykonywania pomiarów

Pomiary oświetlenia ewakuacyjnego należy wykonywać przy wyłączonym oświetleniu podstawowym, w trybie pracy awaryjnej opraw. Instalacja powinna być zasilana wyłącznie z własnego źródła energii (akumulatory w oprawach lub centralna bateria).

Kluczowe warunki techniczne:

• stabilizacja strumienia świetlnego przed rozpoczęciem pomiarów (kilkadziesiąt sekund od załączenia),
• brak światła dziennego wpływającego na wyniki (zaciemnienie lub pomiary po zmroku),
• sprawne i w pełni naładowane źródła zasilania awaryjnego.

Niespełnienie tych warunków prowadzi do zawyżenia wyników i błędnej oceny skuteczności instalacji.

Wysokość i płaszczyzna pomiarowa

Wysokość płaszczyzny pomiarowej jest jednym z najczęściej popełnianych błędów w praktyce pomiarowej.

Zgodnie z wymaganiami normowymi:

• drogi ewakuacyjne – pomiar na płaszczyźnie poziomej, przy podłodze, na osi drogi ewakuacyjnej,
• strefy antypaniczne – pomiar na płaszczyźnie poziomej, przy podłodze, w siatce punktów,
• punkty ppoż. (gaśnice, hydranty, ROP) – pomiar na płaszczyźnie pionowej, w miejscu lokalizacji urządzenia.

W dokumentacji pomiarowej wysokość i orientacja płaszczyzny pomiarowej muszą być jednoznacznie opisane, ponieważ bez tej informacji wyniki nie mają wartości porównawczej.

Rozmieszczenie punktów pomiarowych

Rozmieszczenie punktów pomiarowych powinno zapewniać reprezentatywną ocenę całej drogi ewakuacyjnej, a nie jedynie wybranych fragmentów.

W praktyce technicznej stosuje się:

• punkty pomiarowe wzdłuż osi drogi ewakuacyjnej,
• zagęszczenie punktów w miejscach zmiany kierunku,
• dodatkowe punkty przy schodach, drzwiach i wyjściach ewakuacyjnych,
• osobne punkty pomiarowe dla każdego punktu ppoż.

W obiektach o dużej powierzchni lub skomplikowanym układzie komunikacyjnym zalecane jest wykonanie siatki pomiarowej naniesionej na rzut obiektu, co znacząco zwiększa czytelność i wiarygodność opracowania — szczególnie przy współpracy z firmami Facility Management.

Dokładność pomiarów i wymagania wobec sprzętu

Do wykonywania pomiarów oświetlenia ewakuacyjnego należy stosować luksomierze:

• o znanej klasie dokładności,
• z aktualnym świadectwem wzorcowania,
• przystosowane do pomiarów niskich poziomów natężenia (rzędu 0,5–5 lx).

Praktyka pokazuje, że urządzenia niskiej klasy lub niewzorcowane wprowadzają błędy rzędu kilkudziesięciu procent, co przy granicznych wartościach normowych prowadzi do błędnych wniosków.

Najczęstsze błędy metodyczne

Podczas pomiarów bardzo często spotyka się:

• wykonywanie pomiarów przy włączonym oświetleniu podstawowym,
• brak weryfikacji czasu podtrzymania,
• pomiary w losowych punktach bez odniesienia do osi drogi ewakuacyjnej,
• brak osobnych wyników dla punktów ppoż.,
• niejednoznaczną dokumentację graficzną.

Tak wykonane pomiary mogą zostać zakwestionowane podczas kontroli, niezależnie od samych wartości liczbowych.

Siatka pomiarowa w pomiarach oświetlenia ewakuacyjnego

Siatka pomiarowa nie jest elementem wymaganym literalnie przez normy, jednak w praktyce technicznej stanowi najbardziej jednoznaczny i obronny sposób dokumentowania pomiarów oświetlenia ewakuacyjnego. Jest to szczególnie istotne w obiektach o rozbudowanym układzie komunikacyjnym, gdzie same tabele wyników nie oddają realnego rozkładu światła na drogach ewakuacyjnych.

W profesjonalnych opracowaniach pomiary oświetlenia ewakuacyjnego są coraz częściej uzupełniane o siatkę pomiarową naniesioną na rzut obiektu.

Czym jest siatka pomiarowa

Siatka pomiarowa to graficzne odwzorowanie:

• przebiegu dróg ewakuacyjnych,
• lokalizacji punktów pomiarowych,
• punktów przeciwpożarowych (gaśnice, hydranty, ROP),
• przypisanych do nich wyników natężenia oświetlenia.

Każdy punkt pomiarowy posiada:

• jednoznaczne oznaczenie,
• przypisaną wartość w luksach,
• odniesienie do konkretnej strefy (droga ewakuacyjna, punkt ppoż., strefa antypaniczna).

Tak przygotowana siatka eliminuje dowolność interpretacyjną i pozwala szybko zidentyfikować obszary problemowe.

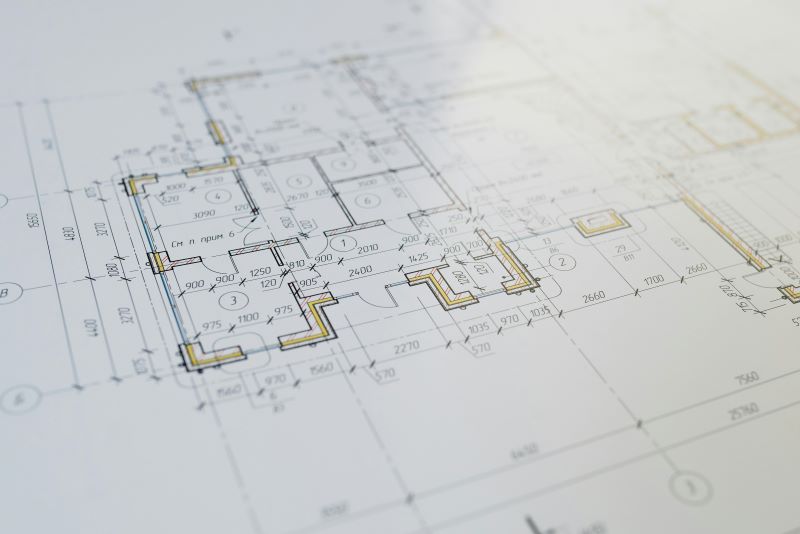

Siatka pomiarowa na rzutach DWG

Najwyższą wartość techniczną ma siatka pomiarowa wykonana na aktualnym rzucie obiektu w formacie DWG. Pozwala to na precyzyjne odwzorowanie geometrii przestrzeni oraz zachowanie skali, co ma znaczenie przy analizie rozstawu opraw i ciągłości oświetlenia.

W praktyce stosuje się:

• osobne warstwy dla dróg ewakuacyjnych,
• osobne warstwy dla punktów ppoż.,
• oznaczenie kierunku ewakuacji,
• numery punktów pomiarowych spójne z tabelami wyników.

Takie opracowanie jest szczególnie cenione przez firmy Facility Management, ponieważ umożliwia szybkie porównanie wyników pomiarów z dokumentacją projektową oraz ułatwia planowanie korekt instalacji.

Ten sposób pracy jest szerzej opisany w artykule dotyczącym siatki pomiarowej w pomiarach oświetlenia, który rozwija temat dokumentacji graficznej jako standardu w obiektach komercyjnych.

Punkty ppoż. w siatce pomiarowej

W siatce pomiarowej punkty przeciwpożarowe muszą być traktowane jako osobna kategoria, niezależna od osi drogi ewakuacyjnej. Dla każdego punktu ppoż. powinien być przypisany osobny punkt pomiarowy na płaszczyźnie pionowej.

W praktyce oznacza to:

• osobny symbol dla gaśnic i hydrantów,
• podanie wyniku pomiaru w luksach (min. 5 lx),
• jednoznaczne wskazanie lokalizacji urządzenia.

Brak takiego oznaczenia jest jedną z częstszych przyczyn zakwestionowania dokumentacji podczas kontroli PSP, mimo poprawnych wyników na samej drodze ewakuacyjnej.

Kiedy siatka pomiarowa jest niezbędna

Choć formalnie nie zawsze wymagana, siatka pomiarowa staje się praktycznie niezbędna w następujących przypadkach:

• obiekty wielokondygnacyjne,
• rozbudowane ciągi komunikacyjne,
• obiekty po przebudowie lub zmianie funkcji,
• spory interpretacyjne z inwestorem lub organami kontrolnymi,
• dokumentacja przygotowywana jako materiał dowodowy.

W takich sytuacjach pomiary oświetlenia ewakuacyjnego oparte wyłącznie na tabelach wyników są niewystarczające, a kompletna analiza często przyjmuje formę ekspertyzy oświetlenia, w której siatka pomiarowa stanowi jeden z kluczowych załączników.

Pomiary oświetlenia ewakuacyjnego a kontrole PSP i BHP

Kontrole Państwowej Straży Pożarnej oraz służb BHP należą do najczęstszych sytuacji, w których pomiary oświetlenia ewakuacyjnego są weryfikowane w praktyce. Wbrew powszechnemu przekonaniu, kontrola nie polega wyłącznie na sprawdzeniu obecności opraw ewakuacyjnych czy piktogramów, lecz na ocenie, czy instalacja realnie spełnia wymagania bezpieczeństwa potwierdzone dokumentacją techniczną.

Właśnie na tym etapie ujawniają się braki wynikające z nieprawidłowo wykonanych lub niekompletnych pomiarów.

Zakres weryfikacji podczas kontroli PSP

Podczas kontroli PSP oceniane są zarówno elementy instalacji, jak i dokumentacja potwierdzająca jej skuteczność. W praktyce funkcjonariusze zwracają uwagę na:

• ciągłość oświetlenia drogi ewakuacyjnej,
• doświetlenie schodów, zmian poziomu i wyjść,
• widoczność i oświetlenie punktów ppoż. (gaśnice, hydranty, ROP),
• zgodność wykonania instalacji z dokumentacją,
• aktualność protokołów z pomiarów.

Jeżeli w protokole z pomiarów oświetlenia ewakuacyjnego brak jest jednoznacznych danych liczbowych (lx), odniesienia do norm lub wskazania płaszczyzny pomiarowej, dokument może zostać uznany za niewystarczający.

Najczęściej kwestionowane elementy dokumentacji

Z doświadczenia pomiarowego wynika, że PSP najczęściej kwestionuje dokumentację w przypadkach, gdy:

• pomiary wykonano przy włączonym oświetleniu podstawowym,
• brak jest informacji o pracy instalacji w trybie awaryjnym,
• nie wykazano wyników dla punktów ppoż.,
• brak graficznego wskazania lokalizacji punktów pomiarowych,
• protokół nie zawiera podstaw normowych.

Szczególnie często problem dotyczy obiektów, w których oświetlenie ewakuacyjne było modernizowane fragmentarycznie, bez ponownej weryfikacji parametrów na całej drodze ewakuacyjnej.

Kontrole BHP – inne podejście, te same wymagania

Kontrole BHP koncentrują się na bezpieczeństwie użytkowników obiektu, jednak w zakresie oświetlenia ewakuacyjnego opierają się na tych samych podstawach normowych. Inspektorzy BHP w praktyce analizują:

• czy droga ewakuacyjna jest czytelna w warunkach awaryjnych,
• czy nie występują lokalne strefy niedoświetlone,
• czy oznaczenia i urządzenia ppoż. są widoczne,
• czy dokumentacja potwierdza spełnienie wymagań.

W przypadku braku aktualnych pomiarów oświetlenia ewakuacyjnego, inspektor BHP może zakwestionować warunki pracy, nawet jeśli instalacja formalnie istnieje i oprawy działają.

Skutki braku lub nieprawidłowych pomiarów

Brak rzetelnych pomiarów lub dokumentacji niespełniającej standardów technicznych może skutkować:

• zaleceniami pokontrolnymi,
• obowiązkiem wykonania pomiarów w trybie pilnym,
• koniecznością modernizacji instalacji,
• w skrajnych przypadkach – ograniczeniem użytkowania obiektu.

Z punktu widzenia zarządcy obiektu problematyczne jest to, że nieprawidłowe pomiary często wychodzą na jaw dopiero podczas kontroli, a nie na etapie bieżącej eksploatacji.

Rola pomiarów jako materiału dowodowego

Prawidłowo wykonane pomiary oświetlenia ewakuacyjnego, uzupełnione o:

• tabele wyników,
• siatkę pomiarową,
• jednoznaczne odniesienie do norm,

pełnią rolę materiału dowodowego, który może być wykorzystany:

• podczas kontroli PSP i BHP,
• w audytach wewnętrznych,
• w postępowaniach wyjaśniających po zdarzeniach niebezpiecznych.

W bardziej złożonych przypadkach, gdy wyniki pomiarów wskazują na systemowe problemy z instalacją, dokumentacja pomiarowa staje się punktem wyjścia do dalszego opracowania technicznego w formie ekspertyzy oświetlenia.

Najczęstsze niezgodności wykrywane podczas pomiarów oświetlenia ewakuacyjnego

W praktyce technicznej pomiary oświetlenia ewakuacyjnego bardzo rzadko kończą się wynikiem „wszystko zgodne bez uwag”. Nawet w obiektach, w których instalacja oświetlenia awaryjnego formalnie istnieje i jest regularnie testowana, pomiary ujawniają szereg niezgodności wynikających z błędów projektowych, wykonawczych lub eksploatacyjnych.

Poniżej przedstawiono najczęściej spotykane przypadki z obiektów użyteczności publicznej, przemysłowych i komercyjnych.

Niedostateczne natężenie oświetlenia na drodze ewakuacyjnej

Jedną z najczęstszych niezgodności jest niespełnienie minimalnego natężenia 1 lx na osi drogi ewakuacyjnej. W wielu obiektach pomiary wykazują wartości rzędu 0,3–0,8 lx, mimo że oprawy są rozmieszczone zgodnie z dokumentacją projektową.

Przyczyny:

• zbyt duże odległości między oprawami,
• zastosowanie opraw o zbyt małym strumieniu świetlnym w trybie awaryjnym,
• spadek wydajności akumulatorów po kilku latach eksploatacji.

Tego typu niezgodność jest traktowana jako istotna i wymaga korekty instalacji.

Przerwy w ciągłości oświetlenia drogi ewakuacyjnej

Częstym problemem są lokalne „ciemne odcinki” na drodze ewakuacyjnej, występujące:

• za drzwiami,
• na załamaniach korytarzy,
• w strefach przejściowych pomiędzy różnymi częściami obiektu.

Podczas pomiarów oświetlenia ewakuacyjnego zdarza się, że wartości punktowe spełniają wymagania, jednak między punktami występują obszary niedoświetlone. W praktyce kontrolnej takie miejsca są traktowane jako przerwanie ciągłości drogi ewakuacyjnej.

Niedoświetlone schody i zmiany poziomu

Schody należą do najbardziej problematycznych stref. Pomiary bardzo często wykazują:

• niedoświetlenie pierwszego i ostatniego stopnia,
• nierównomierny rozkład światła na biegu schodów,
• brak dedykowanej oprawy nad spocznikiem.

Wartości natężenia w takich miejscach często spadają poniżej 1 lx, mimo spełnienia wymagań na prostych odcinkach korytarzy. Z punktu widzenia bezpieczeństwa jest to jedna z poważniejszych niezgodności.

Brak wymaganych parametrów na punktach ppoż.

Bardzo często pomiary oświetlenia ewakuacyjnego wykazują, że:

• droga ewakuacyjna spełnia wymagania,
• natomiast punkty ppoż. nie są odpowiednio doświetlone.

Typowe wyniki pomiarów na punktach ppoż.:

• 1–3 lx na płaszczyźnie pionowej,
• przy wymaganym minimum 5 lx.

Najczęstsze przyczyny:

• brak dedykowanej oprawy,
• zasłonięcie strumienia światła przez wyposażenie,
• błędna wysokość montażu oprawy.

Niewystarczający czas podtrzymania oświetlenia

Kolejną często spotykaną niezgodnością jest niespełnienie wymaganego czasu podtrzymania. W trakcie testów i pomiarów instalacja:

• załącza się poprawnie,
• jednak po 20–40 minutach pracy natężenie oświetlenia spada poniżej wartości normowych.

Najczęstsze przyczyny:

• zużyte lub niewłaściwie dobrane akumulatory,
• brak regularnych przeglądów,
• zbyt duże obciążenie obwodów awaryjnych.

Zgodnie z wymaganiami normowymi minimalny czas podtrzymania wynosi 1 godzinę, a jego niespełnienie jednoznacznie kwalifikuje instalację jako niezgodną.

Błędy dokumentacyjne ujawniane podczas pomiarów

Nieprawidłowości nie zawsze dotyczą samej instalacji. Bardzo często pomiary oświetlenia ewakuacyjnego ujawniają braki w dokumentacji, takie jak:

• brak wyników dla części drogi ewakuacyjnej,
• brak rozróżnienia pomiędzy płaszczyzną poziomą i pionową,
• nieczytelne lub nieaktualne rzuty obiektu,
• brak spójności między tabelami a dokumentacją graficzną.

Takie błędy mogą prowadzić do zakwestionowania całego opracowania, nawet jeśli wartości liczbowe są poprawne.

Kiedy niezgodności wymagają dalszej analizy technicznej

W przypadkach, gdy niezgodności:

• mają charakter powtarzalny,
• dotyczą wielu stref obiektu,
• wynikają z geometrii przestrzeni lub błędów koncepcyjnych,

same pomiary przestają być wystarczające. Wówczas dokumentacja z pomiarów oświetlenia ewakuacyjnego staje się podstawą do wykonania ekspertyzy oświetlenia, która pozwala zaproponować rozwiązania systemowe, a nie jedynie punktowe korekty.

FAQ – Pomiary oświetlenia ewakuacyjnego

Na czym polegają pomiary oświetlenia ewakuacyjnego

Pomiary oświetlenia ewakuacyjnego polegają na sprawdzeniu natężenia oświetlenia (lx) na drogach ewakuacyjnych, w strefach antypanicznych oraz na punktach ppoż. w trybie pracy awaryjnej, przy wyłączonym oświetleniu podstawowym.

---

Jakie natężenie oświetlenia jest wymagane na drodze ewakuacyjnej

Na drodze ewakuacyjnej wymagane jest minimum 1 lx na osi drogi, mierzone przy podłodze, zgodnie z PN-EN 1838.

---

Ile luksów musi być na gaśnicy i hydrancie

Na punktach przeciwpożarowych, takich jak gaśnice i hydranty, wymagane jest minimum 5 lx, mierzone na płaszczyźnie pionowej w miejscu lokalizacji urządzenia.

---

Jakie natężenie oświetlenia obowiązuje w strefach antypanicznych

W strefach antypanicznych wymagane jest minimum 0,5 lx na płaszczyźnie poziomej przy podłodze.

---

Jaki jest wymagany czas podtrzymania oświetlenia ewakuacyjnego

Minimalny wymagany czas podtrzymania oświetlenia ewakuacyjnego wynosi 1 godzinę.
W obiektach o podwyższonych wymaganiach może wynosić 2 lub 3 godziny.

---

Czy pomiary oświetlenia ewakuacyjnego są obowiązkowe

Tak. Pomiary są wymagane w celu potwierdzenia, że instalacja spełnia wymagania norm i zapewnia bezpieczną ewakuację, szczególnie podczas kontroli PSP i BHP.

---

Czy przegląd oświetlenia ewakuacyjnego zastępuje pomiary

Nie. Przegląd sprawdza działanie opraw i zasilania, natomiast pomiary potwierdzają rzeczywiste wartości natężenia oświetlenia. Są to dwie różne, uzupełniające się czynności.

---

Czy pomiary wykonuje się przy włączonym oświetleniu podstawowym

Nie. Pomiary oświetlenia ewakuacyjnego wykonuje się wyłącznie w trybie pracy awaryjnej, przy wyłączonym oświetleniu podstawowym.

---

Jak często należy wykonywać pomiary oświetlenia ewakuacyjnego

Pomiary wykonuje się po montażu lub modernizacji instalacji, po zmianach w drogach ewakuacyjnych oraz zawsze wtedy, gdy konieczne jest potwierdzenie zgodności z normami, np. przed kontrolą PSP.

---

Czy brak pomiarów może zostać zakwestionowany przez PSP

Tak. Brak aktualnych i rzetelnych pomiarów może skutkować zaleceniami pokontrolnymi lub obowiązkiem wykonania pomiarów w trybie pilnym.

---

Kiedy pomiary oświetlenia ewakuacyjnego nie wystarczają

Gdy pomiary wykazują powtarzalne niezgodności lub problemy wynikające z geometrii obiektu, konieczne może być wykonanie ekspertyzy oświetlenia.
